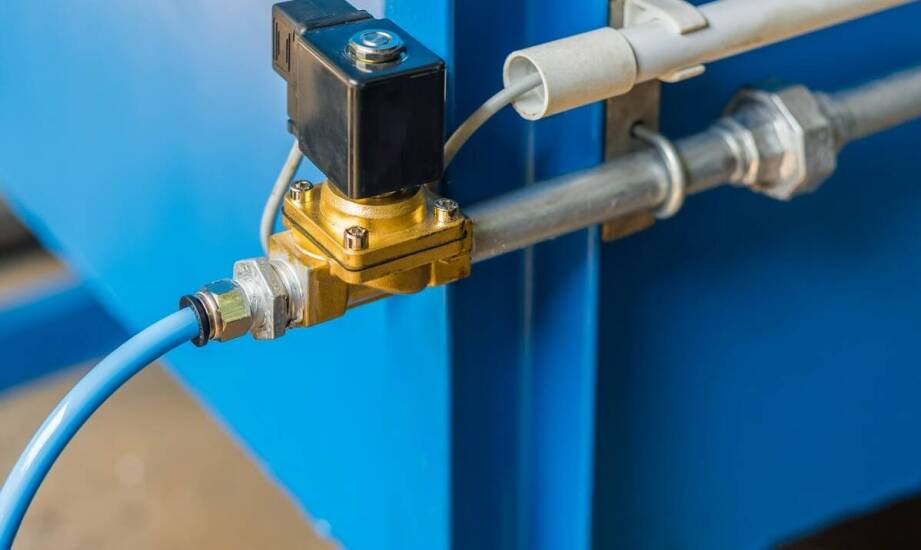

Montaż i podłączenie elektrozaworu 12 V w instalacji wodnej i nawadnianiu — gdzie pojawiają się błędy

Urządzenie sprawdzone na stole warsztatowym często otwiera się i zamyka bez zarzutu, jednak po zamontowaniu w docelowym układzie wodnym przestaje reagować na podawane sygnały sterujące. Sytuacja ta dotyczy wielu aplikacji, od automatyki przemysłowej po rozbudowane systemy podlewania zieleni. Trudności z uzyskaniem prawidłowego przepływu rzadko wynikają z fizycznej wady samej cewki czy korpusu. Najczęściej powodem awarii na etapie rozruchu jest brak pełnej zgodności parametrów zasilania, nieodpowiednie ciśnienie robocze medium lub niewłaściwy sposób wpięcia elementu w istniejący rurociąg. Przeoczenie jednego z tych czynników skutkuje zablokowaniem membrany, a w konsekwencji całkowitym zatrzymaniem obiegu wody.

Dopasowanie mechaniczne do instalacji wodnej i nawadniającej

Zanim urządzenie zostanie trwale wpięte w obieg, wymaga weryfikacji podstawowych parametrów hydraulicznych. Sprawdzenie średnicy przyłącza ułatwia zachowanie optymalnej przepustowości układu. Dla przykładu typowy elektrozawór 12v 1 cal oznaczany jako DN25 bez problemu obsługuje rury o przepływie sięgającym do 90 litrów na minutę. Przekroczenie tej wartości grozi zjawiskiem kawitacji i uszkodzeniem elementów wewnętrznych. Kolejnym krokiem jest identyfikacja kierunku przepływu medium. Producenci tłoczą na korpusie wyraźną strzałkę, która musi pokrywać się z wektorem ruchu wody. Odwrotne zamontowanie elementu wyłamuje membranę przy pierwszym uderzeniu ciśnienia.

Ciśnienie robocze i różnicowe

Większość standardowych modeli pracuje w przedziale ciśnienia od 0 do 10 barów. Kluczowe znaczenie ma jednak ciśnienie różnicowe, szczególnie w przypadku konstrukcji z serwowspomaganiem. Tego rodzaju zawory pilotowane wymagają do otwarcia minimalnej różnicy ciśnień na poziomie od 0,3 do 0,5 bara między wejściem a wyjściem. Jeśli pompa zasilająca układ nawadniający nie wytworzy takiego oporu, cewka dostanie sygnał elektryczny, ale kanał przelotowy pozostanie zamknięty. Weryfikacja tych wartości na etapie projektu zapobiega późniejszym przestojom.

Zabezpieczenie przed zanieczyszczeniami

Sieci wodociągowe oraz studnie głębinowe przenoszą drobiny piasku, rdzę oraz inne osady. Montaż filtra siatkowego o oczkach 100 μm przed korpusem skutecznie chroni membranę przed fizycznym zablokowaniem. W systemach pompujących wodę gruntową osadnik antypiaskowy wyklucza ryzyko zacinania się tłoczka sterującego. Odpowiednie zaplecze armatury ułatwia bezpieczny montaż całego węzła. Dystrybutor techniki pompowej i grzewczej AQUA-GRUPA SBS dostarcza przemysłowe zawory elektromagnetyczne włoskiej marki ODE wraz z kompletem niezbędnych filtrów, co upraszcza dobór kompatybilnych komponentów. Należy również uwzględnić odpowietrzenie układu tuż przed miejscem wpięcia zaworu. Solidny mosiężny korpus wymaga ponadto pozostawienia przestrzeni serwisowej, aby ewentualny demontaż obył się bez konieczności odcinania sąsiadujących rur.

Podłączenie elektryczne i typowe błędy podczas rozruchu

Aspekt elektryczny montażu wymaga równie dużej precyzji co połączenia gwintowane. Zasilana napięciem stałym cewka 12 V DC wykorzystuje standardowo dwa przewody biegunowe. W niektórych wersjach przemysłowych pojawia się trzeci wtyk przeznaczony do uziemienia. Kable zasilające należy prowadzić przez dedykowany przepust z dławikiem i gumową uszczelką. Mocne zginanie przewodu tuż przy wejściu do obudowy cewki rozszczelnia układ i wpuszcza wilgoć do środka. W zewnętrznych instalacjach nawadniających woda opadowa szybko powoduje w takiej sytuacji zwarcie. Przy bardziej rozbudowanych sieciach automatyki dobrą praktyką jest fizyczne rozdzielenie linii sterującej od głównego zasilania pomp. Pomaga to wyeliminować szkodliwe zakłócenia elektromagnetyczne.

Testowanie układu i błędy orientacji przestrzennej

Powszechnym błędem instalatorskim jest próba uruchomienia mechanizmu w całkowicie suchym rurociągu. Praca ciągła bez opływającego medium chłodzącego prowadzi do błyskawicznego przegrzania cewki i stopienia izolacji zwojów. Urządzenie zawsze testuje się pod obciążeniem, z obecnością wody i przy roboczym ciśnieniu. Prawidłowo zamontowany element osiąga czas otwarcia na poziomie około 0,15 sekundy, natomiast zamknięcie zajmuje do 0,3 sekundy.

Kolejny problem dotyczy samej pozycji montażowej korpusu w przestrzeni. Zawory pilotowane wymagają orientacji cewką skierowaną ku górze lub pod niewielkim kątem. Zamocowanie ich dołem do góry albo całkowicie bocznie sprawia, że rdzeń magnetyczny musi pokonywać dodatkowy opór grawitacji. Element odcinający traci wtedy swoją podstawową funkcję i woda może swobodnie przeciekać. Wszelkie początkowe nieszczelności zazwyczaj wynikają z luźnych styków elektrycznych lub braku weryfikacji kierunku przepływu na sucho.

Warunki bezawaryjnej pracy w automatyce wodnej

Trudności z prawidłowym funkcjonowaniem elementu odcinającego rzadko wynikają z fabrycznych wad samego komponentu. Niemal każda awaria na wczesnym etapie eksploatacji ma swoje źródło w błędach projektowych lub montażowych. Pominięcie filtra siatkowego, zignorowanie minimalnego ciśnienia różnicowego oraz błędy w zasilaniu cewki odpowiadają za większość usterek układu. Ścisłe przestrzeganie zaleceń producenta w zakresie kierunku przepływu i orientacji przestrzennej pozwala uniknąć kosztownych przestojów. Prawidłowo dobrany i zabezpieczony przed zanieczyszczeniami mechanizm cechuje się ogromną trwałością. Zapewnienie właściwych parametrów hydraulicznych i elektrycznych wydłuża jego żywotność nawet do 200 000 pełnych cykli pracy.
